刮板輸送機減速器試驗臺
一、參考標準：
MT/T 1097-2008《煤礦機電設備檢修技術規范》
MT/T 101-2000 《刮板輸送機用減速器試驗規范》出廠試驗
二、設備功能：
1 、測試參數：轉速、扭矩、功率、溫度、振動、噪聲
2 、參數顯示方式：計算機屏幕顯示
3、 數字設定扭矩值，數字PID自動控制
4、 自動控制方式： 恒扭矩
5、 動態曲線顯示
三、試驗方法、操作步驟
如減速器滿載試驗400kWkw/1500rpm，其對應扭矩=400/1500*9549=2550Nm
1、 25%工況：通過計算機設定扭矩值=2000*25%=637Nm，
2、 50%工況：通過計算機設定扭矩值=2550*50%=1275Nm,
3、 75%工況：通過計算機設定扭矩值=2000*75%=1912Nm,
4、 100%工況：通過計算機設定扭矩值=2550*100%=2550Nm
四、設備配置：
|
序 號 |
名稱 |
參數 |
數量 |
|
1 |
驅動變頻柜 |
560KW
380V |
1個 |
|
2 |
加載變頻柜 |
560KW
380V |
1個 |
|
3 |
驅動電機 |
額定功率560KW
額定轉速1490r/min |
1臺 |
|
4 |
負載電機 |
額定功率560KW
額定轉速1490r/min |
1臺 |
|
5 |
強電電纜線 |
電機至變頻柜 |
15米 |
|
6 |
計算機數據采集
實時控制系統 |
屏幕顯示參數：轉速、扭矩，功率 4路 4-20ma 振動噪聲測量通道 3路pt 100溫度測量通道
2路頻率測量通道
研詳工業計算機,
23寸液晶顯示器,
激光打印機,
琴臺式操作臺
系統軟件,
通訊控制模塊,
數據采集模塊， |
1套 |
|
7 |
轉速扭矩信號線 |
|
15米 |
|
8 |
轉速扭矩傳感器 |
量程5000Nm |
2個 |
|
9 |
溫度傳感器 |
|
2個 |
|
10 |
振動傳感器 |
|
2個 |
|
11 |
噪聲傳感器 |
|
2個 |

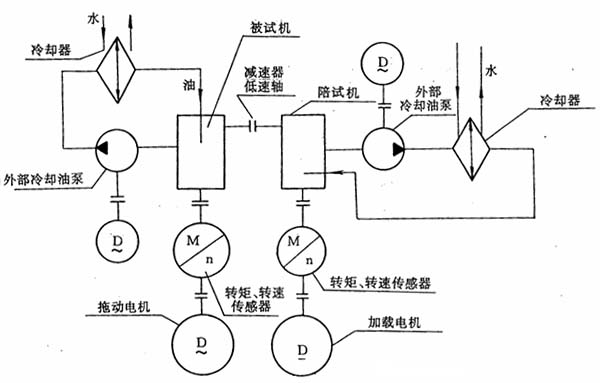

五、工作原理圖：
六、技術咨詢：
13962902700 |
