DW系列電渦流測功器是在原西德電渦流測功器的基礎上改進提高的新產品。該系列電渦流測功器共有16個規格，其測量功率范圍從5kW至1000kW，制動扭矩從12Nm至4000Nm。該系列測功器可適用于額定功率為1.0kW至800kW動力機(汽油機，柴油機，渦輪機，電動機，液壓馬達等)的性能試驗；亦可用于其他動力機械作為可控模擬負載。與數字測量控制系統配套，具有優異的測量和控制性能。
■特點
●結構簡單，維護方便。
●轉速范圍寬。
●負荷控制容易。
●工作穩定性好。
●高精度及高可靠性
●必須配置控制儀器，實現PID自動控制。
■性能指標
|
扭矩傳感器 |
應變式負荷傳感器 |
|
扭矩測量精度 |
0.2%FS |
|
轉速傳感器 |
磁電式 |
|
轉速測量精度 |
±1p |
|
轉速輸出信號 |
60p/r,>300mV |
|
勵磁電流 |
0-10A |
|
勵磁電壓 |
0-120V |
技術參數表 尺寸單位：毫米
 |
DW15 |
DW30 |
DW50 |
DW125 |
DW160 |
DW225 |
DW400 |
DW500 |
DW600 |
DW1000 |
|
額定吸收功率（KW） |
15 |
30 |
50 |
125 |
160 |
225 |
400 |
500 |
600 |
1000 |
|
扭矩測試精度（F/S） |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
|
轉速測量精度 (F.S) |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
|
主軸最高轉速(r/min) |
12000 |
10000 |
8000 |
7000 |
8000 |
6000 |
5500 |
5000 |
3500 |
3000 |
|
主軸轉向 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
|
制動力范圍(N) |
0-27 |
0-78 |
0-167 |
0-625 |
0-600 |
0-1125 |
0-2000 |
0-2900 |
0-3500 |
0-6670 |
|
最大吸收扭矩(N.m) |
26 |
75 |
159 |
595 |
573 |
1075 |
1905 |
2770 |
3340 |
6363 |
|
最大扭矩時轉速(r/min) |
5500 |
3800 |
3000 |
2000 |
2600 |
2000 |
600 -
2000 |
600 -
2000 |
1000 -1715 |
750-1500 |
|
最大耗水量(L/h) |
400 |
800 |
1350 |
3200 |
4000 |
6000 |
10000 |
13500 |
15000 |
26600 |
|
主軸總長 |
396 |
428 |
506 |
616 |
640 |
750 |
1070 |
1070 |
1200 |
1250 |
|
主軸中心至底座下底高 |
280 |
280 |
300 |
380 |
400 |
600 |
600 |
600 |
750 |
850 |
|
底座外形尺寸(長×寬×高) |
550×400×
125 |
500×400×125 |
650×430×130 |
795×545×160 |
700×600
× 200 |
1020×
780×300 |
1020×
780×300 |
1020×
780×300 |
1200×
900×400 |
1420×1000×400 |
|
地腳螺孔位置及孔尺寸 |
502×352
4-ф17 |
502×352
4-ф17 |
590×370
4-ф17 |
725×480
4-ф22 |
650×550
4-ф22 |
900×680
4-ф22 |
900×680
4-ф27 |
900×680
4-ф27 |
1105×
800
4-ф27 |
1300×900
6-ф35 |
|
允許排水最高溫度(°C) |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
|
轉動慣量(Kgf.m) |
0.01 |
0.04 |
0.08 |
0.18 |
0.88 |
1.25 |
3.80 |
3.80 |
4.55 |
7.25 |

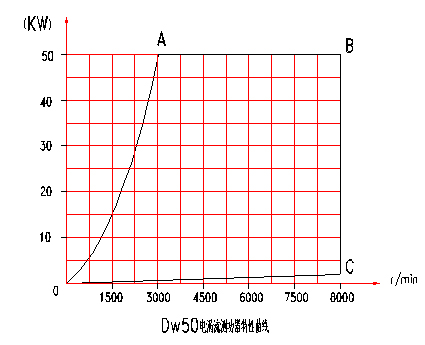

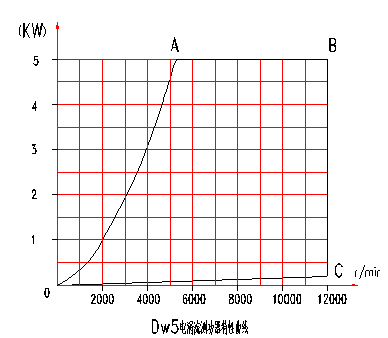

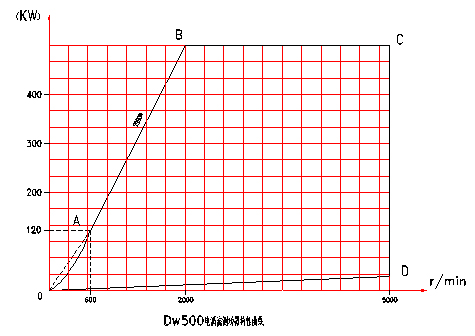

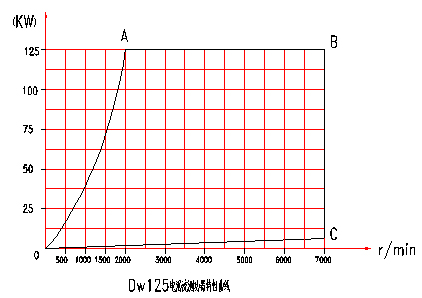

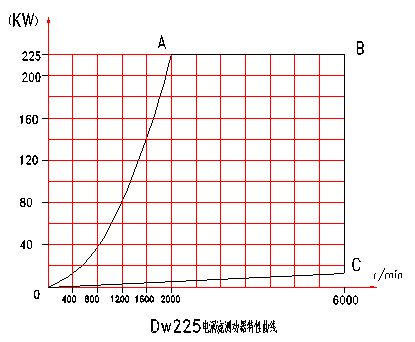

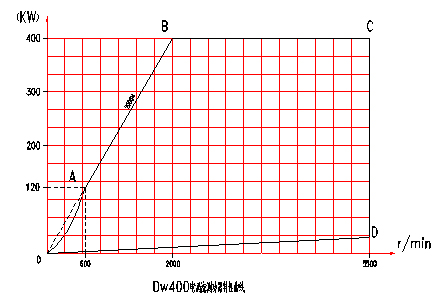

2、特性曲線：

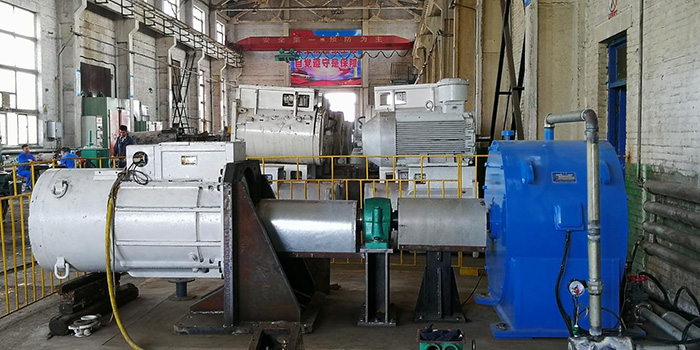

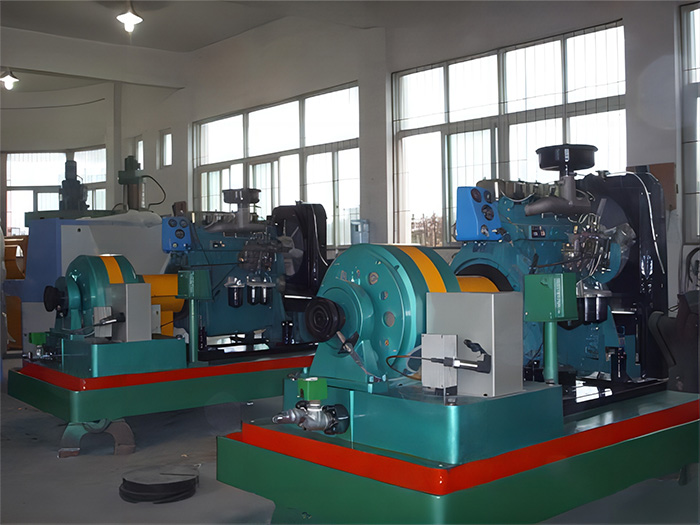

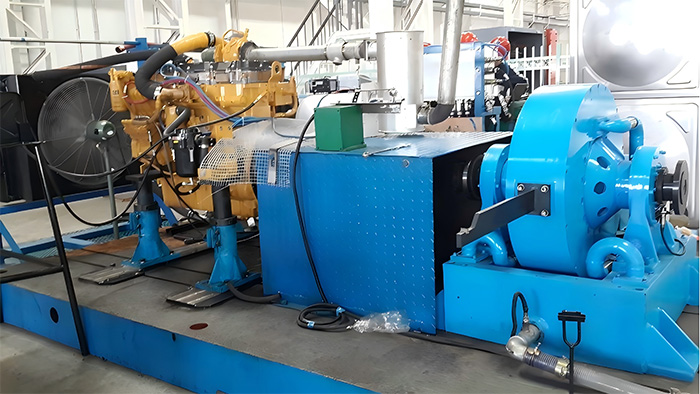

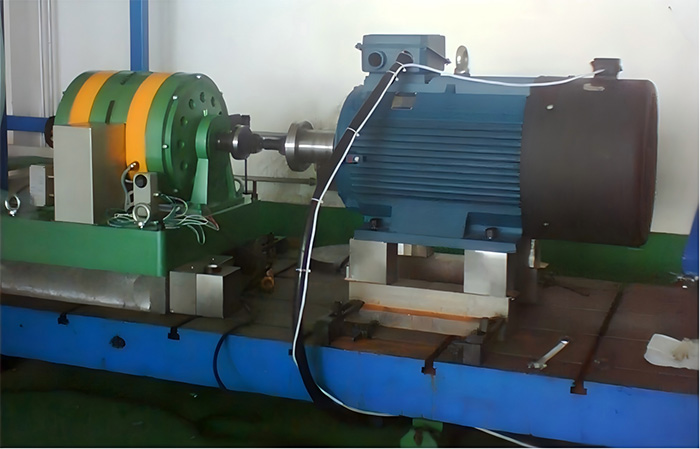

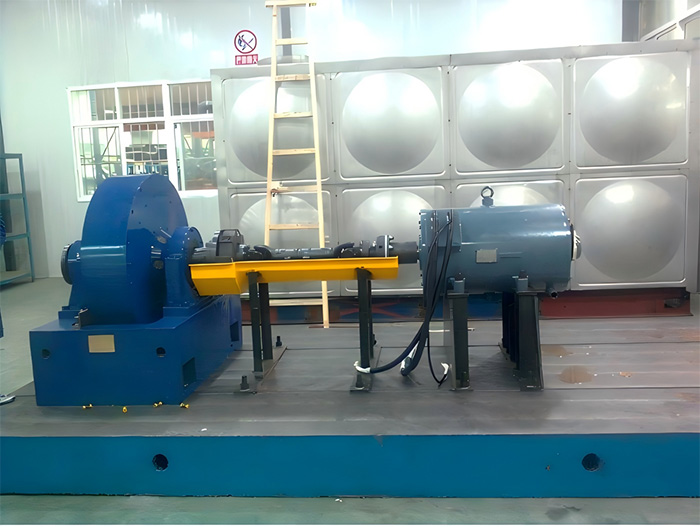

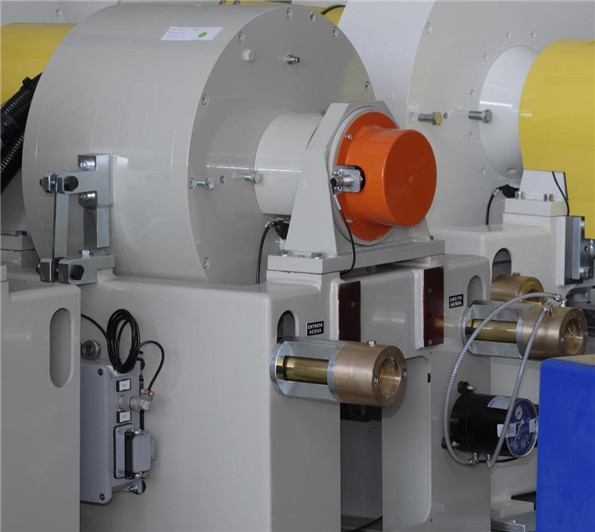

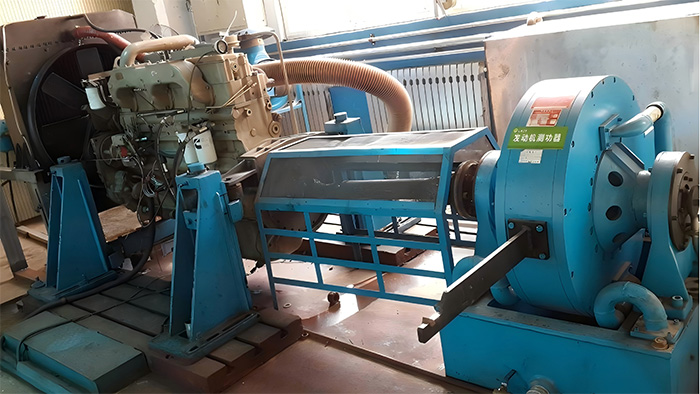

3、現場照片
DW125 電渦流測功機
DW250 電渦流測功機
DW400 電渦流測功機
DW400 電渦流測功機
DW400 電渦流測功機
DW600 電渦流測功機
DW315T電渦流測功機
坦克動力傳動裝置（發動機、變速箱）加載試驗臺
DW1000T電渦流測功機
煤礦防爆電機加載試驗臺
■ 型號規格一覽表
|
序號 |
規格型號 |
額定扭矩
（Nm） |
主軸允許最高轉速（r/min） |
主軸中心高 |
測功器凈重（Kg） |
循環水量
(m3/h) |
|
1 |
DW5 |
10 |
12000 |
280 |
60 |
0.3 |
|
2 |
DW10 |
30 |
10000 |
280 |
80 |
0.4 |
|
3 |
DW15 |
35 |
8000 |
280 |
90 |
0.5 |
|
4 |
DW20D |
55 |
5000 |
280 |
100 |
0.5 |
|
5 |
DW50 |
159 |
8000 |
300 |
150 |
1.3 |
|
6 |
DW120 |
590 |
7000 |
380 |
280 |
3.0 |
|
7 |
DW125 |
650 |
3500 |
380 |
300 |
3.2 |
|
8 |
DW160 |
765 |
6500 |
400 |
350 |
4.0 |
|
9 |
DW225 |
850 |
3500 |
600 |
400 |
6.0 |
|
10 |
DW250 |
1060 |
6000 |
600 |
420 |
7.0 |
|
11 |
DW350 |
1700 |
3000 |
600 |
510 |
8.5 |
|
12 |
DW400 |
1905 |
5000 |
600 |
550 |
10.0 |
|
13 |
DW500 |
2500 |
5000 |
650 |
850 |
12.0 |
|
14 |
DW600 |
3340 |
3500 |
750 |
950 |
15.0 |
|
15 |
DW800 |
5200 |
3000 |
750 |
2100 |
18.0 |
|
16 |
DW1000 |
6363 |
3000 |
750 |
3200 |
25.0 |
|
17 |
DW1500 |
9500 |
2500 |
800 |
4000 |
40.0 |
|
18 |
DW2000 |
12700 |
2500 |
800 |
6000 |
60.0 |
